Колісні блоки для валізи ЧКБ15-86 (D=58мм)

Колісні блоки ЧКБ15-86 призначені для ремонту пластикових дорожніх валіз. Діаметр коліс — 58 мм.

Габарити пластикової накладки

• загальна висота блока: 95 мм
• висота пластикової накладки: 27 мм
• довжина пластикової накладки: 77 мм
• ширина пластикової накладки: 77 мм

Дорожній просвіт: 68 мм

Комплектність: два колісні блоки (лівий і правий)

Рекомендоване навантаження (загальна вага валізи): 30кг.

Як точно підібрати колісний блок ЧКБ15-86 для вашої пластикової валізи?

(Дуже проста детальна інструкція: 2 етапи перевірки)

Хочете самі полагодити валізу і замінити зламане колесо (колісний блок)? Це нескладно! Вам треба лише трошки поміряти і дуже уважно подивитись на наш товар. Цей блок часто підходить для пластикових валіз.

ПАМ'ЯТАЙТЕ: Найголовніше при підборі – щоб СПІВПАЛА ПЛАСТИКОВА ОСНОВА ("ЧАШКА"), яка кріпиться до валізи, та отвори для кріплення! Колесо може бути іншим, але основа і кріплення мають підійти!

Ця інструкція має два етапи. Спочатку ви робите попередню перевірку, НЕ ЗНІМАЮЧИ блок. Якщо все співпадає на першому етапі, тоді ви переходите до точного підбору, знявши блок.

Просто йдіть по цій інструкції крок за кроком і ОБОВ'ЯЗКОВО дивіться на ФОТОГРАФІЇ ТОВАРУ З РОЗМІРАМИ НА НИХ в основній галереї на цій сторінці! Там все показано, а ви зможете фото збільшити!

Етап 1: Попередня перевірка (Блок ЩЕ прикручений до валізи)

На цьому етапі ми робимо візуальну оцінку та вимірюємо те, що доступно без зняття блока.

Крок 1.1: Візуально порівняйте ФОРМУ основи вашого зламаного блока з фото цього товару.

• Спочатку уважно роздивіться пластикову основу ("ЧАШКУ") свого зламаного колісного блока прямо на вашій валізі. Як виглядає її ФОРМА? Чи є виступи, заглиблення, особливий контур?

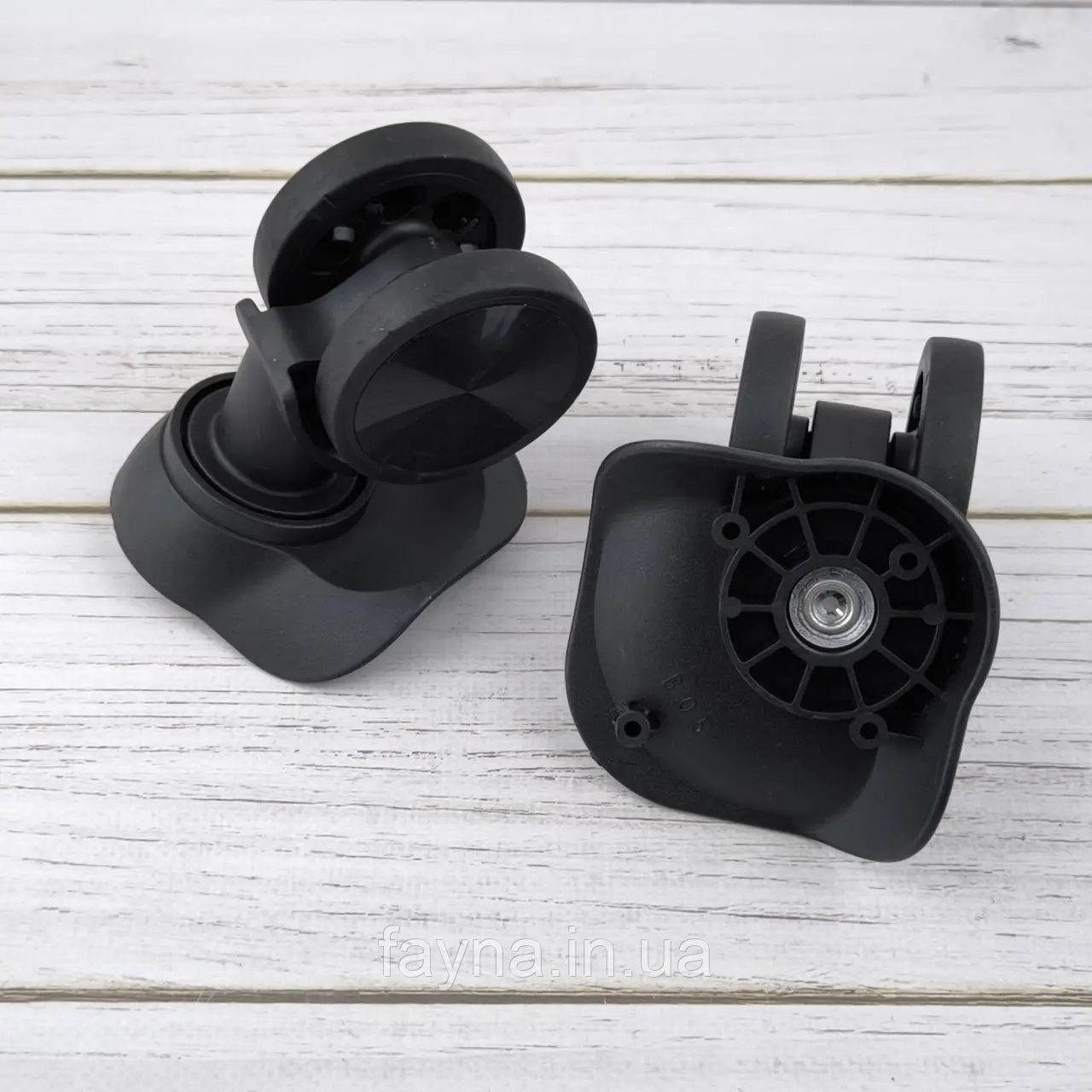

• Тепер подивіться на УСІ загальні фотографії колісного блока ЧКБ15-86 в основній галереї на цій сторінці (ті фото, що без стрілочок і цифр). Особливо роздивіться ФОРМУ пластикової основи ("ЧАШКИ") на нашому блоці.
• Порівняйте: Чи виглядає ФОРМА основи цього блока ЧКБ15-86 на фото максимально схоже на ФОРМУ основи вашого старого блока? Це перший, візуальний етап перевірки ФОРМИ. Якщо форма зовсім різна – цей блок вам ТОЧНО не підійде!

Крок 1.2: Спробуйте приблизно виміряти доступні габарити основи та колеса (без зняття блока).

• Візьміть лінійку. Спробуйте виміряти ті частини блока, до яких є доступ на валізі. Це буде приблизно, але допоможе відсіяти зовсім невідповідні варіанти.
• Особливо подивіться на ФОТОграфії товару З РОЗМІРАМИ НА НИХ в галереї! Там показано, які розміри є у цього блока.
• Приблизно міряємо габарити основи: Спробуйте оцінити зовнішню Довжину, Ширину та Висоту пластикової основи, яку видно. Подивіться на ФОТО, де показані розміри основи (77х77 мм, 27 мм). Спробуйте прикласти лінійку до своєї "чашки" на валізі і зрозуміти, чи схожі зовнішні габарити. Це приблизна перевірка!
• Приблизно міряємо ДІАМЕТР колеса: Це зазвичай можна зробити. Діаметр у ЧКБ15-86 - 58 мм. Ваш має бути такий самий або дуже близький. (Пам'ятайте: діаметр колеса не так критичний для можливості прикрутити блок, як форма основи, якщо ви готові замінити всі 4 блоки).
• Чи співпадають візуальна оцінка ФОРМИ основи та приблизні виміри з фотографіями та розмірами ЧКБ15-86?

Якщо після Кроків 1.1 та 1.2 ви бачите візуальну схожість ФОРМИ основи і приблизні розміри співпадають, переходьте до Етапу 2. Якщо ні – ФОРМА основи зовсім інша або розміри сильно відрізняються – цей блок, скоріш за все, вам не підходить. Шукайте іншу модель.

Етап 2: Точна перевірка та підтвердження (Блок НЕОБХІДНО зняти)

Цей етап є ОБОВ'ЯЗКОВИМ для 100% точного підбору! Він дозволяє зробити виміри та перевірити деталі, які неможливі на прикрученому блоці.

Крок 2.1: Зніміть ваш зламаний колісний блок з валізи.

• Для ТОЧНОГО підбору та перевірки відповідності вам ПОТРІБНО зняти зламаний колісний блок. Це дозволить зробити точні виміри та побачити важливі деталі кріплення та внутрішню форму основи.
• Блок кріпиться зсередини валізи на 4 шурупи. Відкрийте підкладку валізи (зазвичай вона на блискавці) і подивіться, де знаходяться ці шурупи.
• Використовуйте відповідну викрутку (найчастіше хрестову) або інший інструмент, щоб обережно відкрутити всі 4 шурупи і зняти старий блок.

Крок 2.2: Зробіть ТОЧНІ виміри знятого блока.

• Тепер, коли блок знято, ви можете виміряти все дуже точно!
• Знову дивіться на фотографії товару З РОЗМІРАМИ НА НИХ в галереї! ОБОВ'ЯЗКОВО ВИКОРИСТОВУЙТЕ функцію ЗБІЛЬШЕННЯ ФОТО, щоб побачити деталі та цифри! Там показано, ЯК САМЕ треба міряти і де шукати цифри!
• Міряємо ТОЧНІ розміри ПЛАСТИКОВОЇ ОСНОВИ: Знайдіть ФОТО, де показані розміри основи (77х77 мм, 27 мм, 95 мм, 68 мм). Виміряйте ці розміри на знятому блоці. Вони мають ТОЧНО СПІВПАДАТИ!
• Міряємо ВІДСТАНІ МІЖ ОТВОРАМИ для шурупів (кріплення): Це НАЙГОЛОВНІШЕ і КРИТИЧНО ВАЖЛИВО! Знайдіть ФОТО основи блока, де червоними лініями і цифрами показані ВІДСТАНІ МІЖ ОТВОРАМИ (33 мм, 45 мм, 46 мм). ОБОВ'ЯЗКОВО ЗБІЛЬШТЕ ЦЕ ФОТО! Виміряйте відстань між ЦЕНТРАМИ отворів на своєму знятому блоці. ЦЕ ПОТРІБНО МІРЯТИ ТІЛЬКИ ПО ОТВОРАХ НА ЗНЯТОМУ БЛОЦІ, ЩОБ ОТРИМАТИ ТОЧНИЙ РЕЗУЛЬТАТ! Ваші виміри мають ТОЧНО збігатися з цифрами на фото, з допуском лише в 1 міліметр (мм)! Якщо різниця 2 мм або більше – блок, скоріш за все, не підійде структурно. Перевірте УСІ відстані між отворами, які показані на фото.
• Ці виміри основи та отворів є КЛЮЧОВИМИ! Якщо вони співпадають, блок, скоріш за все, підійде структурно і ви зможете його прикрутити.

Крок 2.3: Уважно порівняйте ГЕОМЕТРИЧНУ ФОРМУ основи та місця кріплення на валізі (після зняття).

• Коли блок знято, ви можете добре роздивитись ГЕОМЕТРИЧНУ ФОРМУ основи свого зламаного блока та місце кріплення на валізі (виступ чи заглиблення під блок – тобто поверхню, куди прилягала основа).
• Знайдіть ФОТОграфії блока ЧКБ15-86, де крупним планом видно пластикову основу та отвори. ОБОВ'ЯЗКОВО ЗБІЛЬШТЕ ЦІ ФОТО! Уважно порівняйте ГЕОМЕТРИЧНУ ФОРМУ основи та кріплення на фото з тим, що ви бачите у себе. Вона має СПІВПАДАТИ ІДЕАЛЬНО, включаючи всі виступи, заглиблення та контур! Це підтверджує сумісність.

ВИСНОВОК: ТО ЯК? ЦЕЙ БЛОК ПІДХОДИТЬ ВАМ ЧИ НІ?

Якщо ви уважно пройшли обидва етапи перевірки, зробили всі виміри лінійкою (спочатку приблизно на валізі, потім ТОЧНО після зняття), дуже уважно подивились на всі ФОТОграфії З РОЗМІРАМИ НА НИХ і ФОТО основи та кріплення в галереї товару (ОБОВ'ЯЗКОВО ВИКОРИСТОВУЮЧИ ЗБІЛЬШЕННЯ ФОТО!), і після всіх перевірок ВСІ-ВСІ ТОЧНІ РОЗМІРИ основи та відстані між ОТВОРАМИ для шурупів СПІВПАДАЮТЬ (з точністю до 1 мм!) та ГЕОМЕТРИЧНА ФОРМА основи та кріплення однакова, ТОДІ ВІТАЄМО! ЦЕЙ КОЛІСНИЙ БЛОК ЧКБ15-86 ВАМ ТОЧНО ПІДХОДИТЬ за своєю основою та кріпленням! Ви зможете його прикрутити!

ВАЖЛИВИЙ НЮАНС ЩОДО КОЛЕСА (ДІАМЕТР, ОДИНАРНЕ/ПОДВІЙНЕ, ВИСОТА):

• Якщо у вас старий блок має колесо іншого діаметра (не 58 мм), або одинарне колесо (цей блок подвійний), або розташоване на іншій висоті від основи – але ГЕОМЕТРИЧНА ФОРМА основи та ВІДСТАНІ МІЖ ОТВОРАМИ для шурупів КРІПЛЕННЯ СПІВПАДАЮТЬ ІДЕАЛЬНО – це означає, що основа цього блока ЧКБ15-86 ВАМ ПІДХОДИТЬ і ви зможете його прикрутити до валізи!
• Але! Щоб усі колеса на вашій валізі були однакової висоти, виглядали симетрично і не "кульгали", вам, ймовірно, доведеться замінити всі 4 колісні блоки на вашій валізі на блоки ЧКБ15-86. Переконайтесь, що висота від підлоги (дорожній просвіт 68 мм) вам підходить для всіх коліс.

Якщо хоч ГЕОМЕТРИЧНА ФОРМА основи чи кріплення інша, або відстані між ОТВОРАМИ для шурупів не збігаються (навіть на 2 мм!) – тоді цей блок, скоріш за все, вам НЕ ПІДІЙДЕ СТРУКТУРНО і ви його не зможете прикрутити. Не ризикуйте купувати його.

У цьому випадку у вас є кілька варіантів:

• Шукайте іншу модель колісного блока, яка підійде за розмірами та формою кріплення.
• Або, якщо у вас стерлося чи зламалося ЛИШЕ САМЕ коліщатко, а пластикова "вилка" (частина блока, що тримає колесо) ЦІЛА – можливо, вам потрібно замінити лише саме коліщатко, а не весь блок! Перегляньте наш асортимент коліщаток для валіз та направляючих вісей до них..
• Або зверніться до майстерні по ремонту валіз за професійною допомогою.

Важливі рекомендації щодо використання та навантаження колісних блоків:

• Ця інформація стосується усіх стандартних колісних блоків для валіз (включаючи цей), а не лише цієї конкретної моделі.
• Більшість колісних блоків розраховані на загальну вагу валізи (валіза + речі всередині) НЕ БІЛЬШЕ 30 кілограмів (кг).
• Щоб колісні блоки служили якомога довше:
  • НІКОЛИ НЕ ПЕРЕВАНТАЖУЙТЕ валізу! Перевищення рекомендованої ваги – найчастіша причина швидкої поломки колісних блоків.
  • Уникайте їзди по дуже нерівних поверхнях (бруківка з великим камінням, гострий щебінь тощо) та ударів (наприклад, "стрибання" по сходинках без підйому валізи). Колісні блоки не мають амортизації, і сильні ударні навантаження їх руйнують.
